一、安装

五桐村4组崩塌灾害，崩塌体宽度约100m，高差70～80m，坡度70～80°。崩塌体上有明显裂缝，宽度约10～30cm。根据当地居民反映，山体内有大量空洞，为开采煤矿遗留，使得此处地形更为复杂、极不稳定。崩塌体后缘有明显裂缝、错台和一个地陷深坑，错台宽度超过0.5~2米，长度约50米；地坑宽度约2～5m，长约8m左右，深度从去年的约３米开始增深，直到现在已经远远超过了10米。裂缝距崖边约30~50m。本处地表植被较好，为茶林和部分树木，该灾害点威胁46户180人，可能造成财产损失96万元。见图1-1所示为去年安装智能预警监测设备之前照片，图1-2所示为2017年2月11日现场勘察照片。

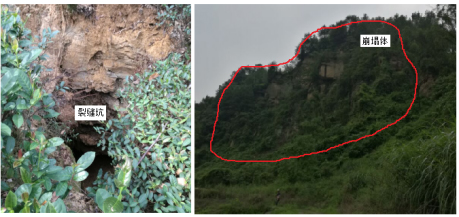

图1-1安装设备前的双古镇五桐村4组崩塌示意图

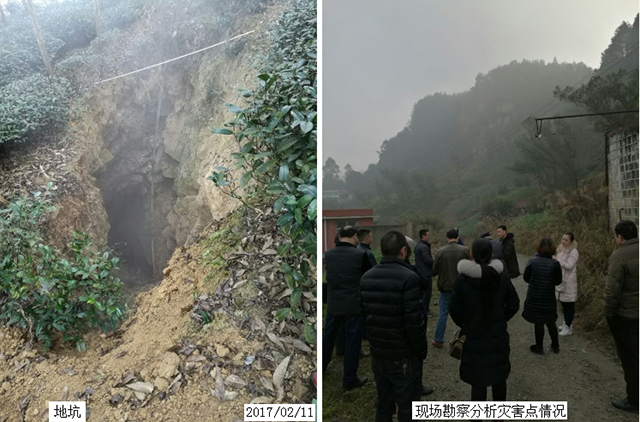

图1-2近期双古镇五桐村4组崩塌示意图

1、设计方案

用1套位移智能监测终端固定在茶林，采用太阳能供电方式（40AH，30W），方圆10m的树林砍掉以便太阳能使用；3位移监测裂缝的变化，1个雨量监测站，本监测采用2个喇叭，现场一个喇叭，一套无线报警终端（留言报警喇叭,带UPS电源）安放到坡下村民家中；测线采用金属软管暗埋方式。

2、施工方案

机箱离地80cm，主干顶部离地2m，装有避雷针，基坑深度为60cm，混凝土浇筑。设备立于茶园中，由于离农户家较远，无法采用220V市电，遂采用了太阳能供电，采用2块30W的太阳能板，一块向南方另一块向北方，通过太阳能充电控制器为一个40AH的蓄电池充电；由于设备周围的树木遮挡住了太阳光的照射，所以对影响太阳能板采光的树木作了砍伐，以保证太阳能板的采光需求。测线采用金属软管暗埋方式，暗埋深度为40cm，施工完成后将土地复原，不影响人员的通行及采茶农民的正常工作。监测基点相对于监测点为稳固的，监测基点设于崩塌体后方，监测点设于崩塌体上，做拉伸监测。基点和监测点都设有基坑，基坑深度40cm，混凝土浇筑角钢固定测线。施工及完成见图1-3所示。

3、预警阈值

3个位移监测点的累计上限预警阈值：200mm；

3个位移监测点的速率预警阈值：5mm/min；

报警喇叭响的时间：20s  ；

预警内容：“危险、快避让”。

此灾害点编号：0022，电话卡号：13458353410。

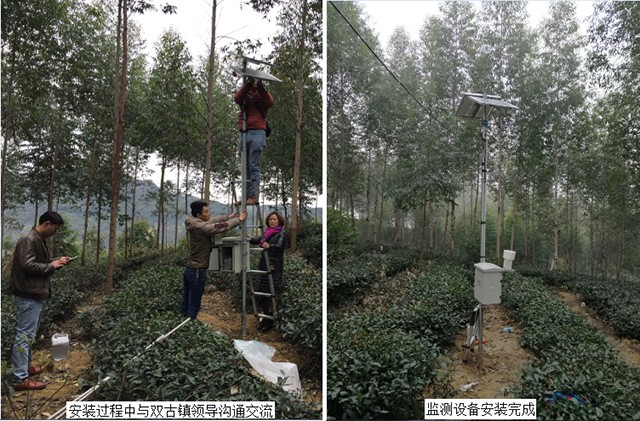

图1-3安装及完成示意图

二、报警解析

1、报警之前

如图2-1曲线图所示，在安装完成后一段时间的正常使用中，在1月25日之前，该地质灾害专业监测点未发生较危险的位移变化，最大位移4mm也在变化率报警范围（5mm/min）以内，属于安全状态下。

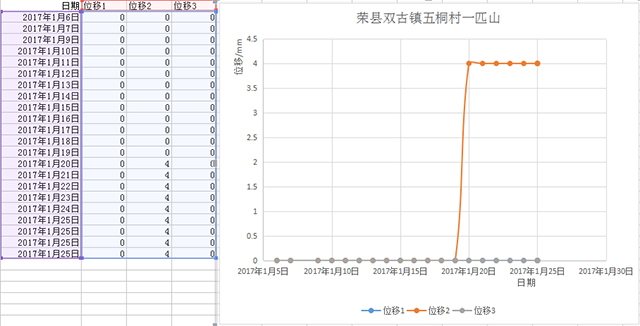

图2-1数据曲线图

2、报警状态

  如图2-2曲线图所示，在2月3日开始发生较明显的位移变化，直到2月14日已经产生的最大18mm的位移距离变化。位移2从曲线图2-1所示的0mm变化到4mm之后又发生了跳跃式的位移变化：4mm→8mm→14mm→18mm，位移3从0mm→9mm，导致该设备发出报警信号，无限报警终端喇叭发出报警语音，提醒了处于危险区域的住户村民，当地监测人员及时反馈报警信息，我公司也对此作出及时反映，到该地质灾害点进行现场险情的勘察，发现现在的地陷、裂缝相比原来又有明显的加大加深，石土缺失严重，在雨水的冲刷下很容易发生山体垮塌的地质灾害，严重威胁着山下的住户。

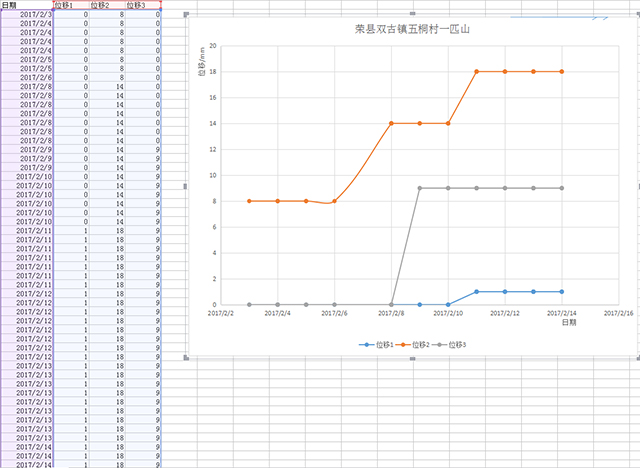

图2-2荣县一匹山崩塌数据曲线图

三、结论

“荣县双古镇五桐村一匹山崩塌”的地质变化相对比较活跃，据了解，以前开采过煤矿，这座山体内部有较大的岩体缺失，又经历长期的雨水冲刷，已经造成了该山体上有较大裂缝、塌陷，裂缝边缘的岩体极其容易发生崩塌灾害，会给山下所在区域的住户村民带来巨大的损害，造成不可挽救的灾难。

在我公司智能监测预警设备的监测下即时发出了报警信号，成功提醒了受威胁人员，让自贡市国土资源局更直观的了解了此处灾害点的危险程度，引起了自贡市国土资源局对这个灾害点足够高的重视，而后及时了解当地情况，作出相应的处理办法；避免了当灾害发生的时候，人员、财物来不及撤离而造成的不可预计的损失。
