荣县双古镇五桐村4组一匹山崩塌

2017-07-04四川远德安防检测设备有限公司

一、安装

五桐村4组崩塌灾害,崩塌体宽度约100m,高差7080m,坡度7080°。崩塌体上有明显裂缝,宽度约1030cm。根据当地居民反映,山体内有大量空洞,为开采煤矿遗留,使得此处地形更为复杂、极不稳定。崩塌体后缘有明显裂缝、错台和一个地陷深坑,错台宽度超过0.5~2米,长度约50米;地坑宽度约25m,长约8m左右,深度从去年的约3米开始增深,直到现在已经远远超过了10米。裂缝距崖边约30~50m。本处地表植被较好,为茶林和部分树木,该灾害点威胁46180人,可能造成财产损失96万元。见图1-1所示为去年安装智能预警监测设备之前照片,图1-2所示为2017211日现场勘察照片。

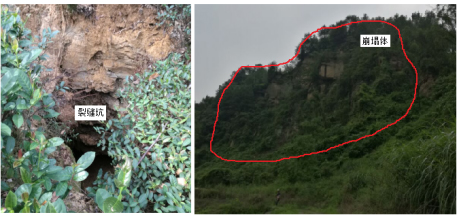

安装设备前的双古镇五桐村4组崩塌示意图
图1-1安装设备前的双古镇五桐村4组崩塌示意图

近期双古镇五桐村4组崩塌示意图
图1-2近期双古镇五桐村4组崩塌示意图

1、设计方案

1套位移智能监测终端固定在茶林,采用太阳能供电方式(40AH30W),方圆10m的树林砍掉以便太阳能使用;3位移监测裂缝的变化,1个雨量监测站,本监测采用2个喇叭,现场一个喇叭,一套无线报警终端(留言报警喇叭,UPS电源)安放到坡下村民家中;测线采用金属软管暗埋方式。

2、施工方案

机箱离地80cm,主干顶部离地2m,装有避雷针,基坑深度为60cm,混凝土浇筑。设备立于茶园中,由于离农户家较远,无法采用220V市电,遂采用了太阳能供电,采用230W的太阳能板,一块向南方另一块向北方,通过太阳能充电控制器为一个40AH的蓄电池充电;由于设备周围的树木遮挡住了太阳光的照射,所以对影响太阳能板采光的树木作了砍伐,以保证太阳能板的采光需求。测线采用金属软管暗埋方式,暗埋深度为40cm,施工完成后将土地复原,不影响人员的通行及采茶农民的正常工作。监测基点相对于监测点为稳固的,监测基点设于崩塌体后方,监测点设于崩塌体上,做拉伸监测。基点和监测点都设有基坑,基坑深度40cm,混凝土浇筑角钢固定测线。施工及完成见图1-3所示。

3、预警阈值

3个位移监测点的累计上限预警阈值:200mm

3个位移监测点的速率预警阈值:5mm/min

报警喇叭响的时间:20s

预警内容:“危险、快避让”。

此灾害点编号:0022,电话卡号:13458353410

安装及完成示意图
图1-3安装及完成示意图

二、报警解析

1、报警之前

如图2-1曲线图所示,在安装完成后一段时间的正常使用中,在125日之前,该地质灾害专业监测点未发生较危险的位移变化,最大位移4mm也在变化率报警范围(5mm/min)以内,属于安全状态下。

数据曲线图
图2-1数据曲线图

2、报警状态

  如图2-2曲线图所示,在23日开始发生较明显的位移变化,直到214日已经产生的最大18mm的位移距离变化。位移2从曲线图2-1所示的0mm变化到4mm之后又发生了跳跃式的位移变化:4mm→8mm→14mm→18mm,位移30mm→9mm,导致该设备发出报警信号,无限报警终端喇叭发出报警语音,提醒了处于危险区域的住户村民,当地监测人员及时反馈报警信息,我公司也对此作出及时反映,到该地质灾害点进行现场险情的勘察,发现现在的地陷、裂缝相比原来又有明显的加大加深,石土缺失严重,在雨水的冲刷下很容易发生山体垮塌的地质灾害,严重威胁着山下的住户。

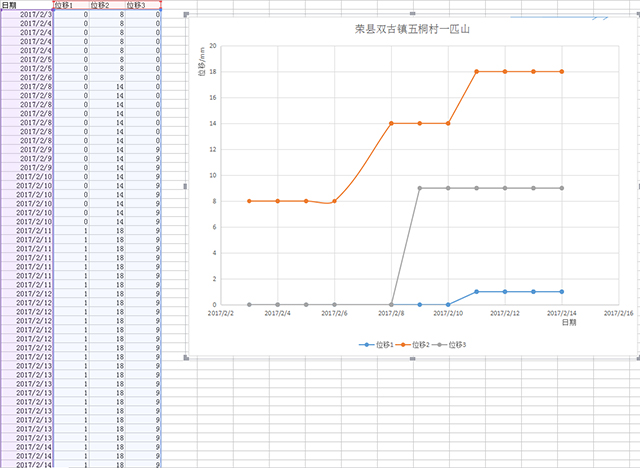

荣县一匹山崩塌数据曲线图
图2-2荣县一匹山崩塌数据曲线图

三、结论

“荣县双古镇五桐村一匹山崩塌”的地质变化相对比较活跃,据了解,以前开采过煤矿,这座山体内部有较大的岩体缺失,又经历长期的雨水冲刷,已经造成了该山体上有较大裂缝、塌陷,裂缝边缘的岩体极其容易发生崩塌灾害,会给山下所在区域的住户村民带来巨大的损害,造成不可挽救的灾难。

在我公司智能监测预警设备的监测下即时发出了报警信号,成功提醒了受威胁人员,让自贡市国土资源局更直观的了解了此处灾害点的危险程度,引起了自贡市国土资源局对这个灾害点足够高的重视,而后及时了解当地情况,作出相应的处理办法;避免了当灾害发生的时候,人员、财物来不及撤离而造成的不可预计的损失。
